Prezentare generală a produsului

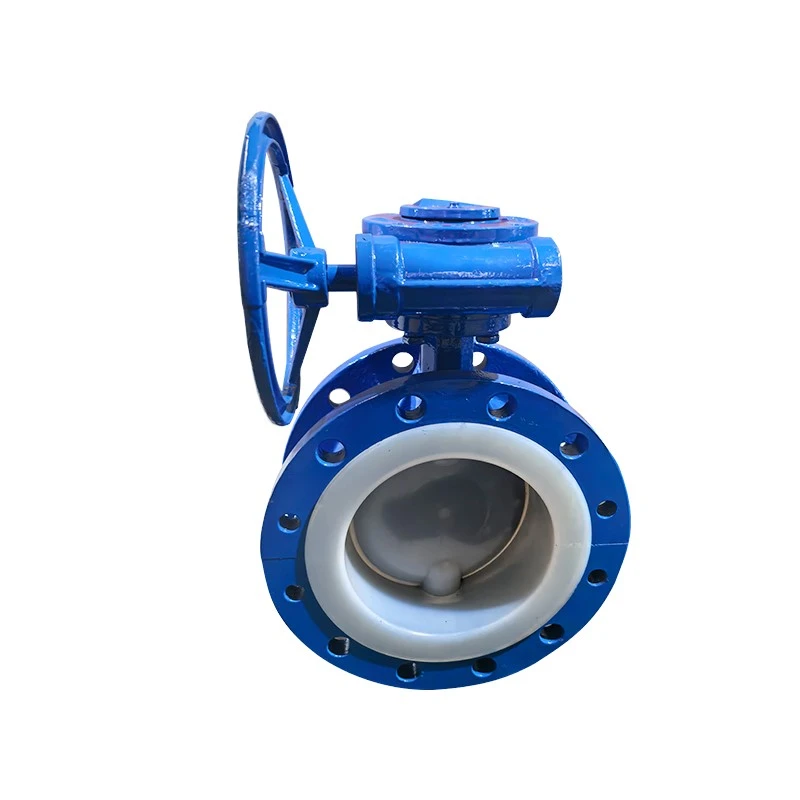

Supapa fluture cu căptușeală-PTFE este proiectată pentru manipularea mediilor corozive și agresive chimic în sistemele de conducte industriale.
Părțile umede sunt căptușite complet cu PTFE (politetrafluoretilenă), oferind o barieră inertă chimic între fluidul de proces și corpul supapei.
Este utilizat pe scară largă în procesarea chimică, sisteme acide/alcaline, producție farmaceutică și conducte industriale sensibile la coroziune-.
Specificatii tehnice
|
Gama de dimensiuni |
DN50 – DN800 |
||
|
Presiune nominală |
PN1.0 – PN2.5 MPa |
||
|
Interval de temperatură |
-20 grade până la 180 grade |
||
|
Materialele corpului |
Fontă / Fontă ductilă / Oțel carbon (opțional) |
||
|
Material de căptușeală |
PTFE (opțiuni PTFE/PTFE îmbunătățite) |
||
|
Scaun / Suprafață de etanșare |
PTFE + strat armat-rezistent la uzură |
||
|
Media |
Acizi tari, alcaline, săruri, fluide industriale corozive |
||
|
Tip conexiune |
Flanșă (Standard: GB/T 12238, Opțiune: ASME B16.5 Clasa 150 / EN 1092) | ||
Toate dimensiunile respectă standardele de conectare cu flanșă GB/T 12238 pentru instalare directă fără modificări suplimentare.
Avantaje de bază și inginerie de durabilitate
Disponibil de la DN50 la DN800 pentru a acoperi atât liniile de utilități ale fabricii, cât și conductele de proces-la scară largă.
Evaluat pentru presiuni PN1.0 până la PN2.5 MPa și temperaturi de la -20 grade până la 180 grade fără deformarea căptușelii.
Construit cu conexiuni cu flanșă GB/T 12238 pentru instalare directă, fără modificări-fără-la fața locului.
Dispune de un strat compozit rezistent la uzură-peste scaunul din PTFE pentru a prelungi semnificativ ciclul de viață operațional.
Aplicații și industrii primare
Prelucrare chimică:Acid sulfuric, acid clorhidric, acid azotic, plante clor{0}}alcaline și solvenți organici puternici.
Tratarea apei:Tratarea apelor uzate industriale, instalații de desalinizare a apei de mare și sisteme de dozare chimică.
Farmaceutică și semiconductoare:Sisteme de distribuție chimică de-puritate ridicată și apă ultra-pură (UPW) care necesită suprafețe ne-reactive.
Asigurarea calității și verificarea fabricii
În calitate de producător OEM/ODM verificat, protocolul nostru de asigurare a calității elimină riscurile operaționale înainte de expediere:
Testare cu scântei de-tensiune ridicată 100%:Fiecare componentă căptușită este supusă unei inspecții ne-distructive de-scântei de înaltă tensiune pentru a garanta zero micro-porozitate, găuri sau defecte de izolație în stratul de polimer.
Verificare-dublă a presiunii:Complet compatibil cu API 598. Fiecare unitate este supusă unui test hidrostatic al carcasei și unui test de scaun pneumatic cu scurgeri zero- înainte de ambalarea finală.
Trasabilitate și certificare:Rapoartele complete de testare a materialelor (MTR) care corespund EN 10204 3.1 și certificările de testare a presiunii sunt generate și arhivate pentru fiecare lot.
FAQ
Î: Pot supapele dvs. fluture căptușite cu PTFE-să înlocuiască direct supapele standard în conductele standard ANSI?
A: Da. Oferim dimensiuni standard față-{-față în față și găuriri pentru flanșă care se potrivesc perfect cu standardele ASME B16.5 Clasa 150 și EN 1092, permițând înlocuirea directă,-înăuntru fără modificarea conductelor.
Î: Cum vă asigurați că căptușeala din PTFE nu are găuri sau puncte subțiri?
R: Efectuăm un test de scânteie de -tensiune înaltă 100% (de obicei la 10kV-15kV) pe întreaga suprafață căptușită. Orice micro-porozitate va declanșa o alarmă, asigurând doar căptușelile impecabile se deplasează la asamblare.
Î: Ce certificări furnizați odată cu expedierea?
R: Fiecare expediere vine cu un pachet cuprinzător de documentație de calitate, care include rapoarte EN 10204 3.1 de testare a materialelor (MTR), certificate de testare a presiunii API 598 și jurnalele de testare Spark.
Î: Suportați brandingul OEM/ODM pentru distribuitorii globali?
R: Da, în calitate de producător verificat, oferim servicii complete OEM/ODM, inclusiv plăcuțe personalizate, culori specifice de vopsea (coduri RAL) și ambalaje personalizate pentru distribuitorii internaționali.
