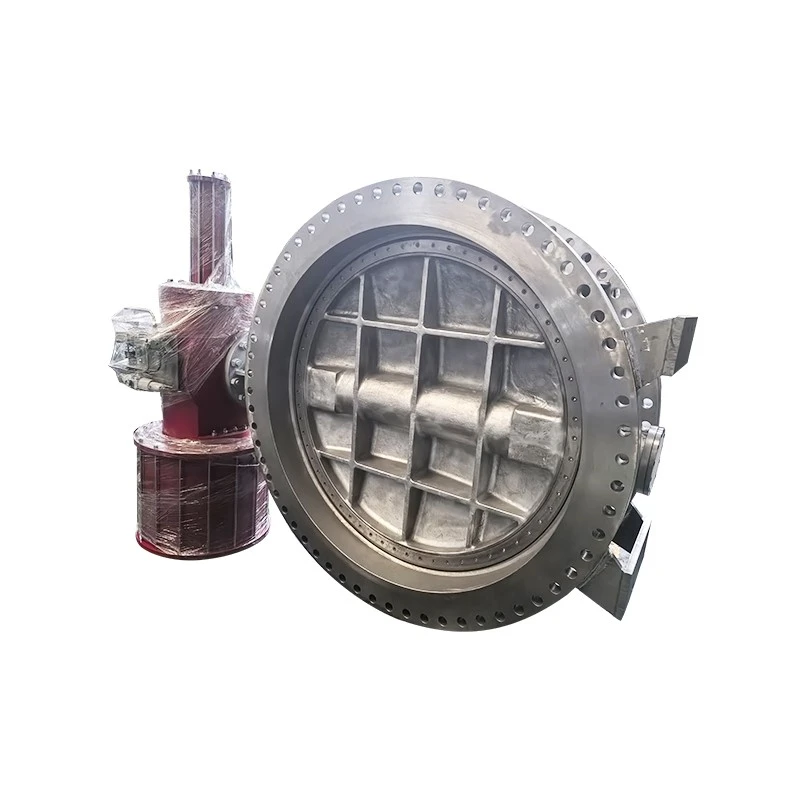

Prezentare generală a produsului
Proiectată pentru un control industrial exigent al debitului, supapa noastră pneumatică fluture oferă o oprire de-frecvență înaltă-fiabilă și o acționare precisă a clapetei.
Complet pe deplin cu GB/T 12238 și standardele internaționale față în față--, aceste ansambluri de supape oferă o scădere perfectă-în instalarea pe teren fără modificarea conductei-reducerea semnificativă a-forței de muncă de inginerie la fața locului, minimizând timpul de nefuncționare a instalației și scăderea costului total de proprietate (TCO).
Gama tehnică
|
Dimensiune |
DN50–DN1200 |
|
Presiune nominală |
PN1.0–PN4.0 MPa |
|
Interval de temperatură |
-20 de grade până la 120 de grade (așezare moale) / Până la 300 de grade (așezare metalică) |
|
Conexiune |
Tip cu flanșă, conform standardului GB/T 12238 |
Avantajele de performanță proiectate
Zero-Arhitectură de etanșare cu scurgeri
• Caracteristică: disc de precizie-măcinat asociat cu scaune premium din PTFE, NBR sau metal.
• Logic: Reduce cuplul de frecare cu până la 25%, prevenind uzura prematură a scaunului.
• Avantaj: asigură zero-scurgeri pe cicluri prelungite, reducând timpul de întreținere.
Cuplu ridicat-Acționare rapidă
• Caracteristică: actuatoare pneumatice cu cremalieră-și-penion din seria AT/GT de calitate industrială.
• Logic: mecanismul de acţionare este testat în ciclu-pentru a depăşi 1.000.000 de operaţii.
• Beneficiu: garantează timp de răspuns rapid și repetabil (la fel de rapid ca<2s for standard sizes).
Punere în funcțiune-și-Plug and Play
• Caracteristică: Respectarea strictă a dimensiunilor internaționale standardizate.
• Logic: scăderea directă-în înlocuire; nu este necesară tăierea sau re-sudarea la fața locului.
• Beneficiu: Economisește contractorii cu până la 30% în timpul de instalare și forța de muncă directă.
Opțiuni materiale
|
Corp |
Fontă ductilă, oțel carbon (WCB), oțel inoxidabil (CF8/CF8M) |
|
Disc |
SS304, SS316, oțel inoxidabil dublu, bronz aluminiu |
|
Arbore |
SS410, SS420, SS17-4PH, SS316 |
|
Scaun |
EPDM, NBR, PTFE, VITON, metal-la-metal |
Opțiuni de control și accesorii
Electrovalve:5/2-căi sau 3/2 căi (standard sau antideflagrant ATEX/IECEx).
Cutii întrerupătoare de limită:Feedback de poziție IP67 rezistent la intemperii sau la explozie-(de exemplu, APL-210N).
Pozitionari:Poziționare inteligente 4-20mA (Siemens, ABB sau mărci autohtone premium).
Anulare manuală:Operatori de viteză de tip sandwich-decuplabili pentru întreruperea curentului de rezervă-.
Aplicații industriale
Apă și ape uzate:Desalinizare, alimentare cu apă, epurare.
Chimice și petrochimice:Medii corozive, bucle de răcire, automatizare proces.
HVAC și răcire:Centre de date, turnuri de răcire, termoficare.
Putere și energie:Desulfurarea gazelor arse (FGD), manipularea cenușii.
Asigurarea calității și conformitatea
Certificari:ISO 9001:2015, CE (PED 2014/68/EU), capabil SIL 3 (pentru actuatori).
Standarde de testare:Fiecare supapă este supusă testării presiunii 100% a carcasei și a scaunului conform API 598 sau ISO 5208 înainte de expediere.
Trasabilitatea materialului:MTR (rapoarte de testare a materialelor) conform EN 10204 3.1 disponibile la cerere.
FAQ
Î: Putem personaliza supapele cu logo-ul și culorile mărcii noastre?
A: Da. Oferim servicii complete OEM/ODM, inclusiv sigle turnate-pe-caroserie, plăcuțe de identificare din oțel inoxidabil 316 și culori personalizate de vopsea pentru actuator (albastru, roșu, argintiu etc.).
Î: Cum gestionați cererile de garanție și componentele defecte?
R: Oferim o garanție operațională de 12 luni. Pentru defectele de fabricație, oferim diagnosticare video și livrăm înlocuiri gratuite (etanșări, bobine sau dispozitive de acționare) prin DHL/FedEx în termen de 48 de ore.
Î: Ce standarde internaționale de flanșă sunt compatibile cu supapele dvs.?
R: Designul nostru universal cu flanșă dublă-forată se potrivește perfect cu standardele ASME B16.5 (Clasa 150), EN 1092-1 (PN10/PN16) și JIS B2220 (10K).
Î: Care este timpul dumneavoastră standard de livrare pentru comenzile în vrac?
R: Configurațiile standard (DN50–DN300) sunt livrate în 15–20 de zile. Materialele personalizate sau supapele cu diametru mare-(peste DN600) necesită 30–45 de zile.
Î: Pot actuatoarele dvs. să gestioneze sursele de aer cu presiune joasă-sau instabile?
R: Actuatoarele noastre standard AT/GT funcționează la 3–8 bar. Pentru locurile instabile de alimentare cu aer, putem supradimensiona actuatorul sau îl putem personaliza pentru operațiuni de joasă-presiune de 2,5 bar.
